Насосное оборудование применяется повсеместно: водоснабжение и канализация, нефтепереработка, химическое производство, сельское хозяйство, горнодобывающая промышленность — везде, где нужно переместить жидкость по трубопроводу или создать необходимое давление в системе. Принцип работы насосного оборудования одинаков для всех типов конструкций: механическая энергия двигателя преобразуется в гидравлическую энергию потока жидкости. Однако физические способы, которыми разные насосы достигают этого результата, существенно отличаются — и именно это определяет их область применения.

Понять устройство насосного оборудования полезно не только инженеру-проектировщику. Это знание нужно всем, кто выбирает, монтирует и обслуживает насосы: от специалиста по водоснабжению загородного объекта до технолога нефтехимического завода. Неправильно подобранный тип насоса приводит к быстрому износу оборудования, повышенному потреблению энергии и частым аварийным остановкам системы.

На сайте https://nasosy-dv.ru представлен широкий ассортимент насосного оборудования для различных задач — от скважинных насосов для частного водоснабжения до промышленных агрегатов для перекачки вязких и агрессивных сред. Понимание принципов работы помогает точнее сформулировать требования к оборудованию и с первого раза выбрать то, что подойдёт для ваших условий.

Физика работы любого насоса строится на создании разности давлений между всасывающей и напорной линиями. Жидкость перемещается из зоны высокого давления в зону низкого, и задача насоса — поддерживать эту разность на заданном уровне. Способ создания перепада давления определяет, к какому классу относится конкретная конструкция и для каких условий она лучше всего подходит. В этой статье разберём основные классы насосного оборудования, принципы их работы и ключевые критерии выбора.

Механический привод насосов чаще всего реализован через электродвигатель — как наиболее удобный в управлении и обслуживании. Выбор типа привода определяется условиями на объекте: наличием электросети требуемого напряжения, требованиями к взрывозащите, возможностью частотного регулирования скорости вращения вала для экономии энергии в системах с переменной нагрузкой.

Статья охватывает все основные типы насосного оборудования: от широко применяемых центробежных до специализированных объёмных конструкций для вязких сред и высокого давления. Понимание принципов работы каждого типа — это основа для осознанного выбора оборудования и грамотного подхода к его эксплуатации. Использование правильного насоса под конкретные условия существенно продлевает ресурс оборудования и снижает эксплуатационные расходы на протяжении всего срока службы насосной системы.

Классификация насосного оборудования: основные виды, принципы действия и специальные типы

Все насосы делятся на два принципиально разных класса: динамические и объёмные. В динамических насосах жидкость перемещается за счёт сил, действующих в непрерывном потоке — центробежных, осевых или вихревых. В объёмных насосах жидкость перемещается порционно: она заполняет рабочую камеру при всасывании и выдавливается из неё при нагнетании. Эти два класса принципиально различаются по характеристикам, областям применения и требованиям к условиям эксплуатации.

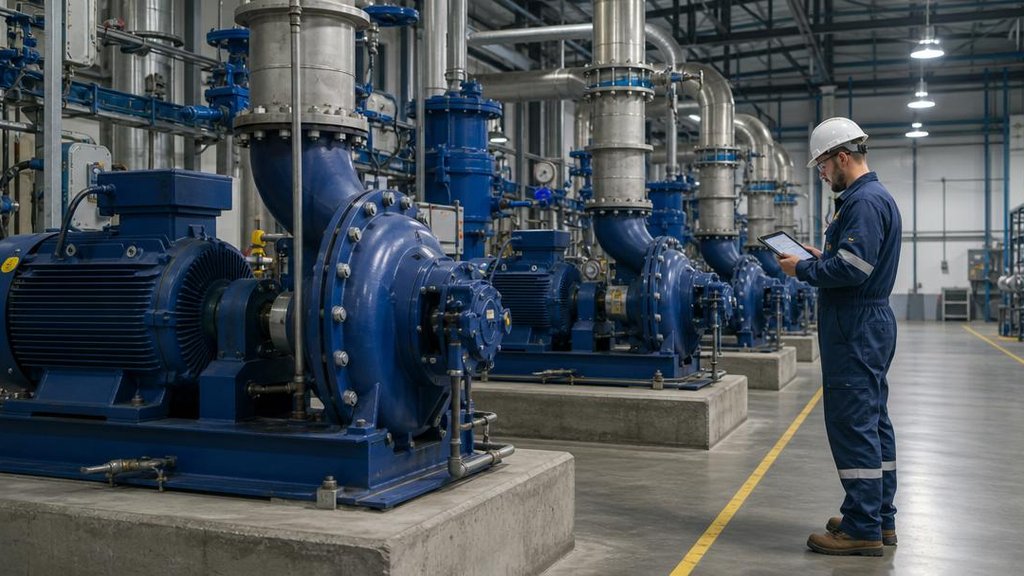

Центробежные насосы составляют наибольшую долю в общем объёме насосного оборудования. Они универсальны, надёжны в непрерывной работе и хорошо подходят для чистых жидкостей невысокой вязкости — воды, нефтепродуктов, химических растворов. Осевые насосы применяются для перекачки больших объёмов жидкости при небольшом напоре. Вихревые насосы создают высокий напор при компактных размерах и обладают способностью к самовсасыванию и работе с газожидкостными смесями — этим они принципиально отличаются от центробежных насосов, которые при наличии воздуха во всасывающей линии срываются в работе.

Объёмные насосы включают поршневые, плунжерные, диафрагменные, шестерёнчатые, винтовые и пластинчатые конструкции. Их объединяет принудительное вытеснение жидкости из рабочей камеры. Объёмные насосы хорошо справляются с вязкими средами — маслами, мазутом, нефтью, пищевыми продуктами. Они создают высокое давление при сравнительно небольшой подаче и отличаются постоянной производительностью, практически не зависящей от давления в системе. Именно это свойство делает объёмные насосы предпочтительным выбором для точного дозирования и перекачки под высоким давлением.

Струйные насосы (эжекторы) принципиально отличаются от всех остальных: у них нет вращающихся или возвратно-поступательных частей. Принцип работы эжектора строится на захвате перекачиваемой жидкости рабочим потоком с высокой скоростью. Поток жидкости или пара под давлением разгоняется в суженном сопле и создаёт область низкого давления в камере смешения, куда засасывается перекачиваемая среда. Эжекторы применяются для перекачки жидкостей, создания вакуума и удаления газов из конденсационных установок. Простота конструкции и отсутствие движущихся деталей дают высокую надёжность в тяжёлых условиях — в агрессивных средах, при высоких температурах и давлениях.

Пневматические мембранные насосы используются там, где нет возможности применить электрический привод или требуется взрывобезопасное исполнение. Сжатый воздух поочерёдно давит на две диафрагмы, которые всасывают и нагнетают жидкость через клапанные блоки. Такие насосы работают «всухую» без повреждений и перекачивают среды с твёрдыми частицами. Они применяются на химических производствах, в горнодобывающей промышленности и при ремонтных работах в условиях, где использование электрических насосов невозможно или небезопасно по условиям охраны труда.

Центробежные насосы: устройство рабочего колеса и принцип создания напора

Центробежные насосы занимают первое место по распространённости среди всего насосного оборудования. Их принцип работы основан на передаче кинетической энергии жидкости через вращающееся рабочее колесо. Жидкость поступает в центральную часть колеса через всасывающий патрубок, лопатки разгоняют её и отбрасывают к периферии корпуса под действием центробежной силы. В наружной части спирального корпуса кинетическая энергия потока преобразуется в потенциальную — давление на выходе насоса растёт.

Конструкция центробежного насоса включает несколько ключевых элементов. Рабочее колесо с лопастями закреплено на валу и вращается от двигателя. Корпус — как правило, спиральный или с направляющим аппаратом — окружает колесо и формирует проточную часть. Уплотнения вала предотвращают утечку жидкости наружу и подсос воздуха на стороне всасывания. Подшипники удерживают вал в заданном положении и воспринимают радиальные и осевые нагрузки. Тип уплотнений — сальниковые, торцевые механические или магнитные муфты без вала — выбирается по химическим свойствам перекачиваемой среды.

При запуске насоса полость корпуса должна быть заполнена жидкостью. Центробежные насосы в стандартном исполнении не обладают самовсасыванием — при проектировании насосной станции их либо заглубляют ниже уровня жидкости, либо предусматривают систему первичного заполнения. Когда рабочее колесо начинает вращаться, в центральной части создаётся разрежение: давление падает ниже атмосферного, жидкость из всасывающей линии устремляется в зону низкого давления и захватывается лопастями колеса. Непрерывное вращение поддерживает постоянный поток через насос.

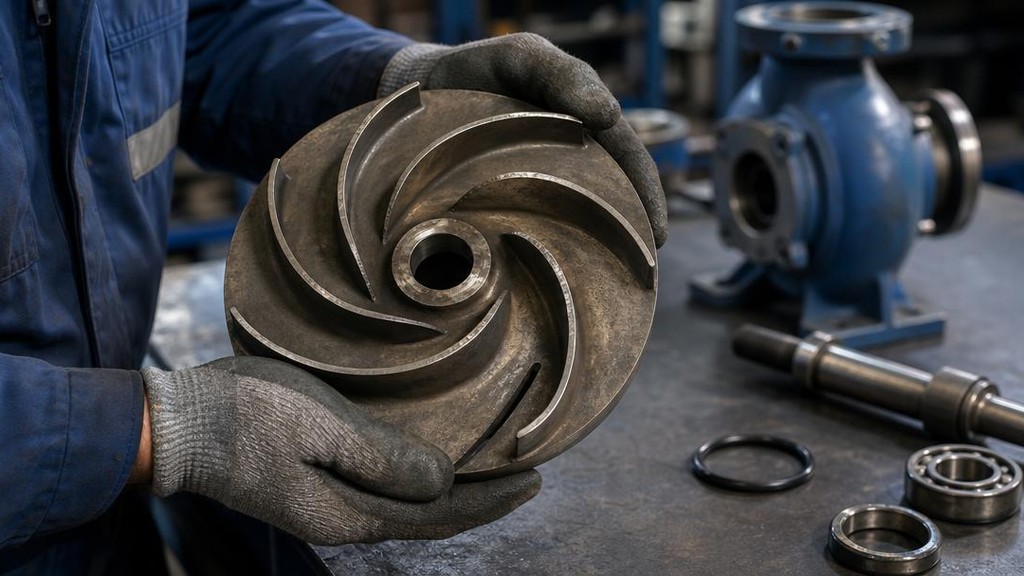

Форму и число лопастей рабочего колеса подбирают в зависимости от назначения насоса. Узкие закрытые колёса с большим числом лопастей создают высокий напор при небольшой подаче. Широкие открытые колёса рассчитаны на большие потоки при умеренном давлении на выходе. Полуоткрытые и открытые колёса применяются для перекачки жидкостей с твёрдыми включениями — они меньше засоряются и проще поддаются очистке.

Центробежные насосы могут быть одноступенчатыми и многоступенчатыми. В многоступенчатых конструкциях жидкость последовательно проходит через несколько рабочих колёс — каждое добавляет дополнительный напор. Такие насосы применяются там, где нужно создать высокое давление при ограниченных габаритах: в скважинных погружных насосах для глубокого водоснабжения и в установках высокого давления для промышленности. Скорость вращения вала оказывает сильное влияние на характеристики: снижение скорости на 20% уменьшает потребление энергии почти вдвое, что делает частотное регулирование привода экономически выгодным.

Объёмные поршневые и плунжерные насосы: принцип действия и конструктивные особенности

Поршневые насосы — один из старейших типов насосного оборудования, и по сей день незаменимы там, где нужно создать высокое давление или обеспечить точную дозированную подачу. Принцип действия поршневого насоса основан на возвратно-поступательном движении поршня в цилиндре. При движении поршня назад в цилиндре создаётся разрежение: давление ниже атмосферного открывает всасывающий клапан, жидкость заполняет цилиндр из всасывающей линии. При движении поршня вперёд жидкость сжимается, всасывающий клапан закрывается, нагнетательный открывается — жидкость выталкивается в напорный трубопровод.

Клапаны — шариковые, тарельчатые или пластинчатые — выполняют роль обратного клапана и не допускают перетока жидкости назад. От их качества во многом зависит эффективность насоса. При износе клапанов начинается «перепуск»: давление на выходе снижается, производительность падает. Это один из первых признаков износа поршневого насоса, при котором нужна замена клапанных элементов конструкции.

Плунжерные насосы конструктивно близки к поршневым, но вместо поршня используется плунжер — гладкий цилиндрический стержень. Уплотнение расположено в корпусе, а не на подвижном элементе. Это делает их предпочтительными для работы с высоким давлением — до нескольких сотен атм и выше — и химически агрессивными средами. Уплотнение заменяется без полной разборки насоса, а ресурс плунжера при правильной эксплуатации значительно выше, чем у поршня. Плунжерные насосы применяются для промывки скважин, гидравлического испытания трубопроводов и в установках высокого давления в промышленности.

Диафрагменные насосы — разновидность объёмных, в которых роль поршня выполняет упругая мембрана. Она полностью отделяет перекачиваемую жидкость от механической части, исключая любые утечки. Такие насосы применяются для перекачки агрессивных, токсичных и пожароопасных сред. Подача поршневых насосов неравномерна по природе: жидкость подаётся только в одну сторону хода поршня. Для сглаживания пульсаций применяют насосы двойного действия, многоцилиндровые конструкции или гидравлические аккумуляторы на напорной линии. Неравномерность подачи важно учитывать при подборе трубопроводной арматуры и при проектировании систем точного дозирования.

Роторные насосы: шестерёнчатые, винтовые и пластинчатые конструкции для вязких сред

Роторные насосы — подкласс объёмных насосов, в которых рабочий орган совершает непрерывное вращательное движение. В отличие от поршневых конструкций, они не требуют клапанов и создают практически равномерную подачу без пульсаций. Роторные насосы хорошо подходят для перекачки вязких жидкостей: масел, мазута, нефти, пищевых продуктов — шоколада, патоки, растительных масел. Там, где центробежный насос теряет производительность из-за высокой вязкости среды, роторный работает стабильно.

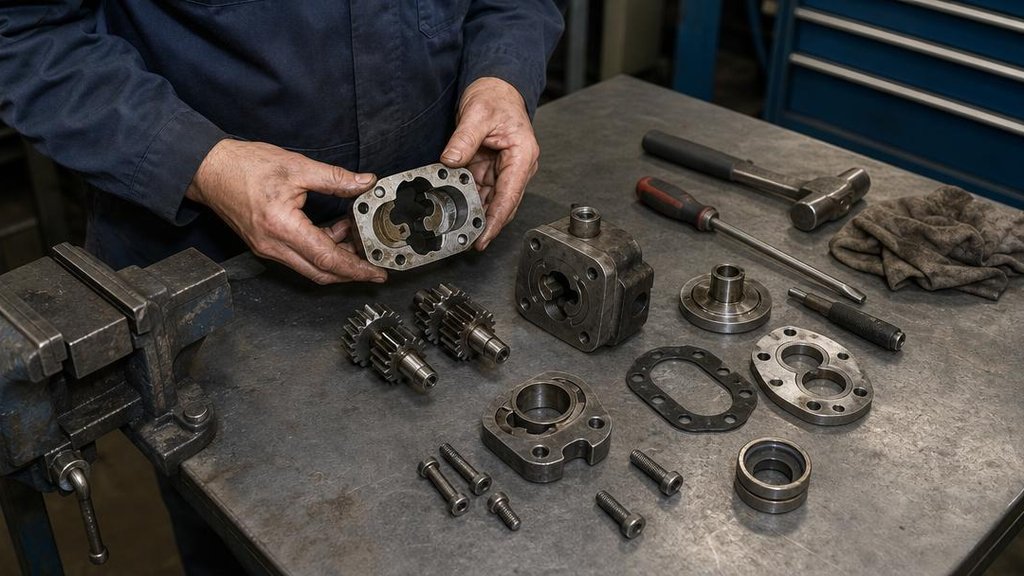

Шестерёнчатые насосы работают за счёт зубчатого зацепления. Ведущая шестерня приводит в движение ведомую. Между зубьями шестерён и корпусом образуются замкнутые полости: на стороне всасывания они увеличиваются — жидкость засасывается, на стороне нагнетания уменьшаются — жидкость выдавливается в трубопровод. Объём, перекачиваемый за один оборот, строго определён геометрией шестерён — это делает шестерёнчатые насосы пригодными для точного объёмного дозирования масел, лаков, красок и пищевых продуктов. Они используются на промышленных предприятиях, в составе смесительных установок и гидравлических систем.

Винтовые насосы используют один или несколько шнеков (винтов), вращающихся в корпусе-статоре. Жидкость захватывается в зазоры между витками винта и перемещается в осевом направлении. Однозаходные винтовые насосы с эластомерным статором применяют для перекачки суспензий, шлама и вязких сред с твёрдыми включениями. Трёхвинтовые насосы используются в гидросистемах и для перекачки масел. Плавная подача без пульсаций и способность работать с очень вязкими средами — главные достоинства этого типа. Пластинчатые (шиберные) насосы применяются в гидравлических системах металлообрабатывающих станков и прессов — они компактны и создают относительно равномерную подачу.

Выбор между разными конструкциями роторных насосов определяется конкретными задачами производства. Для перекачки масел с высокой вязкостью и необходимостью точного дозирования предпочтительны шестерёнчатые насосы. Для транспортировки шлама и продуктов, содержащих твёрдые включения, лучше подходят однозаходные винтовые конструкции с мягким статором. Использование правильного роторного насоса под конкретные свойства перекачиваемой среды — залог стабильной работы оборудования и минимального износа деталей.

Гидравлические характеристики насосного оборудования: подача, напор и КПД

При подборе насоса ключевыми параметрами являются подача (объёмный расход жидкости) и напор (разность давлений между нагнетательным и всасывающим патрубками). Подача измеряется в кубических метрах в час или литрах в секунду, напор — в метрах водяного столба или единицах давления. Реальная подача насоса зависит от характеристики системы: чем выше гидравлическое сопротивление трубопровода, тем ниже фактическая подача при том же давлении. Это базовое соотношение лежит в основе любого гидравлического расчёта насосной системы.

Характеристика насоса — зависимость напора от подачи при заданной скорости вращения. Для центробежных насосов эта кривая имеет типичную форму: напор максимален при нулевой подаче и снижается по мере её увеличения. Точка пересечения характеристики насоса с характеристикой системы называется рабочей точкой — она определяет фактические условия работы. Смещение рабочей точки влево от оптимума ведёт к перегрузке насоса, смещение вправо — к кавитации и повышенному износу рабочего колеса и корпуса. Для объёмных насосов зависимость напора от подачи слабее: они сохраняют постоянную подачу в широком диапазоне давлений.

КПД (коэффициент полезного действия) насоса показывает, какая доля потребляемой механической мощности преобразуется в полезную гидравлическую. Насос теряет энергию на трение в подшипниках и уплотнениях (механические потери), на вихреобразование и трение жидкости в рабочей части (гидравлические потери), а также из-за утечек через зазоры (объёмные потери). Насос в оптимальной рабочей точке достигает максимального КПД, при отклонении от расчётного режима КПД существенно снижается, а расход электроэнергии на единицу перекачанной жидкости возрастает. Это стоит учитывать при подборе оборудования для систем с переменным потреблением.

Кавитация происходит, когда давление в зоне всасывания падает ниже давления насыщения пара перекачиваемой жидкости. Образующиеся паровые пузырьки схлопываются с ударной волной в зоне высокого давления, разрушая рабочее колесо и корпус насоса. Кавитация сопровождается характерным шумом и вибрацией, снижением подачи и напора на выходе. Для предотвращения кавитации давление на входе в насос должно быть не ниже требуемого — параметр, который важно учитывать при проектировании всасывающей линии и выборе места установки насоса. Правильные условия всасывания — базовое требование надёжной работы насоса.

Как выбрать насос: основные критерии и типичные ошибки при подборе оборудования

Выбор насоса начинается с анализа перекачиваемой среды. Важно учитывать вязкость жидкости при рабочей температуре, её химический состав (агрессивность к материалам корпуса и уплотнений), наличие твёрдых частиц и газовых включений. Вода и водные растворы малой вязкости — типичная область применения центробежных насосов. Масла и вязкие нефтепродукты требуют роторных конструкций. Суспензии с твёрдыми частицами — специальных грязевых или шламовых насосов с увеличенными зазорами в проточной части, которые можно использовать без риска быстрого засорения.

Требуемые гидравлические параметры определяются гидравлическим расчётом системы. Рассчитывают потери давления на трение в трубах, на местные сопротивления, и учитывают геодезический напор — разность высот между точками всасывания и нагнетания. Сумма составляющих даёт требуемый напор насоса. К нему добавляют запас на изменение условий — обычно 10-15%. Это обеспечивает надёжную работу при небольшом износе оборудования и вариациях нагрузки. Делать большой запас по напору без основания не стоит: это приводит к работе насоса в нерасчётной зоне с более низким КПД.

Материал корпуса и внутренних деталей подбирают по химическим свойствам среды. Для воды и нейтральных сред хорошо подходят чугунные насосы — они экономичны и долговечны. Кислоты и щелочи требуют нержавеющей стали или полимерных материалов. Нефтепродукты и масла совместимы с чугунными и стальными сплавами. Пищевые производства требуют насосов из нержавеющей стали гигиенического исполнения. Неправильный выбор материалов приводит к быстрой коррозии деталей и загрязнению перекачиваемой жидкости — что в пищевой и фармацевтической промышленности особенно критично.

Одна из типичных ошибок — завышенный запас по подаче «на всякий случай». Насос, постоянно работающий при значительно большей подаче, чем требуется системе, быстро изнашивается: рабочая точка смещается в неоптимальную зону, снижается КПД, возрастают нагрузки на вал и подшипники, усиливается кавитация. Правильнее выбрать насос с небольшим запасом по требуемым параметрам и применить частотный преобразователь или регулирующую арматуру при переменной нагрузке. Режим работы насоса — непрерывный или с частыми пусками — тоже важен: электродвигатель для частых пусков выбирают с соответствующим классом нагрева.

Эксплуатация насосного оборудования и правила технического обслуживания

Правильная эксплуатация насоса начинается с грамотного первого включения. Перед запуском необходимо заполнить корпус насоса жидкостью, проверить направление вращения вала и работу запорной арматуры. Пуск насоса «всухую» — без жидкости в корпусе — приводит к перегреву и разрушению торцевых уплотнений, а нередко и к задиру рабочего колеса о корпус. Некоторые насосы имеют защиту от сухого хода, но при первом пуске полагаться только на автоматику не стоит. Первоначальное заполнение корпуса жидкостью вручную — обязательный элемент правильного пуска.

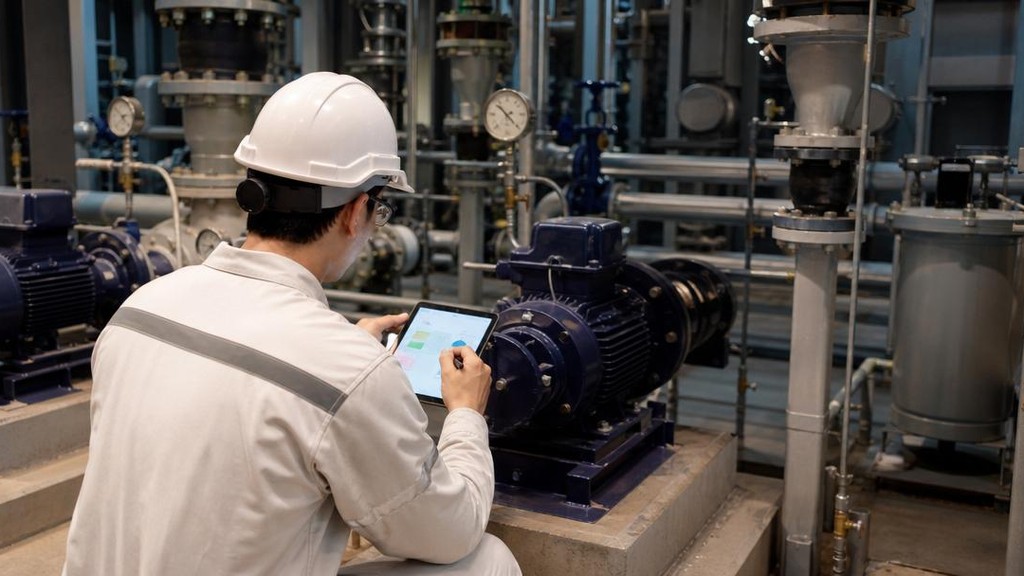

Регулярное техническое обслуживание охватывает несколько направлений. Уплотнения вала проверяют на наличие утечек: для сальниковых допустима небольшая капельная утечка, для торцевых механических уплотнений утечки быть не должно. Вибрацию и температуру подшипниковых узлов контролируют систематически: повышенная вибрация указывает на разбалансировку или износ подшипников, рост температуры — на нехватку смазки или перегрузку. Элементы муфтового соединения с двигателем осматривают и заменяют по регламенту. Плановые сроки обслуживания устанавливает производитель оборудования.

Среди наиболее распространённых неисправностей — снижение подачи и напора, повышенный шум и вибрация, перегрев подшипников, утечки через уплотнения. Снижение производительности центробежного насоса вызывают износ рабочего колеса, засорение проточной части, кавитация или подсос воздуха через уплотнения всасывающей линии. У объёмных насосов падение подачи чаще всего связано с износом рабочих пар — поршней, клапанов, зубьев шестерён, витков винта — или потерей герметичности уплотнений. Понимание причин неисправностей позволяет проводить обслуживание адресно, не меняя ненужные элементы.

Для продления ресурса оборудования важно обеспечивать работу в расчётной рабочей точке. Длительная работа при заниженной подаче ведёт к перегреву жидкости в корпусе насоса. Работа при завышенной подаче вызывает кавитацию и перегрузку привода. Плановое ведение журнала параметров насоса — подача, давление, ток двигателя, температура подшипников — позволяет обнаружить ухудшение состояния оборудования до аварийного останова и провести ремонт в удобное время, а не в аварийном режиме с простоем производства. Это особенно важно в промышленности, где насосное оборудование работает в непрерывном режиме.

Как ориентироваться при выборе насосного оборудования для конкретных задач

Принцип работы насосного оборудования в основе своей сводится к преобразованию механической работы привода в гидравлическую энергию потока. Центробежные насосы делают это через кинетическую энергию вращающегося колеса. Объёмные насосы — через прямое вытеснение жидкости из рабочей камеры. Каждый класс имеет свои сильные стороны: центробежные насосы хороши для больших потоков чистых жидкостей, объёмные — для вязких масел, высокого давления и точного дозирования. Правильный выбор типа насоса начинается со свойств перекачиваемой среды и требований системы.

Знание принципов работы разных типов насосов помогает не только выбрать правильное оборудование при проектировании, но и грамотно диагностировать неисправности при эксплуатации. Когда понятна физика процесса, причина нештатного поведения насоса становится очевидной: снижение напора центробежного насоса указывает на одни проблемы, пульсирующая подача объёмного — на другие. Без понимания принципов работы техническое обслуживание и диагностика сводятся к случайным попыткам, что хорошо известно опытным механикам насосных систем промышленных предприятий.

Немаловажен и вопрос надёжности поставки запасных частей и расходных материалов — уплотнений, подшипников, рабочих органов. Своевременный доступ к запасным частям напрямую влияет на бесперебойность производства. По мнению специалистов компании Ремторг, при выборе насосного оборудования стоит заранее уточнять наличие аналогичного оборудования и запасных частей в базовой комплектации у поставщика, условия гарантии и сроки поставки — это существенно влияет на полную стоимость владения техникой и помогло сформировать практику осознанного подбора оборудования у многих предприятий.

Для тех, кто только разбирается в теме, важно усвоить базовые принципы: тип насоса подбирается по свойствам перекачиваемой среды и требованиям к параметрам системы, материалы деталей — по химическому составу жидкости, режим обслуживания — по условиям эксплуатации. Правильно подобранный насос работает долго, потребляет меньше энергии и не требует частых ремонтов. Именно из этих принципов помогли сложиться прикладные инженерные практики — те, на которые опираются специалисты из самых разных отраслей промышленности при работе с насосным оборудованием.
