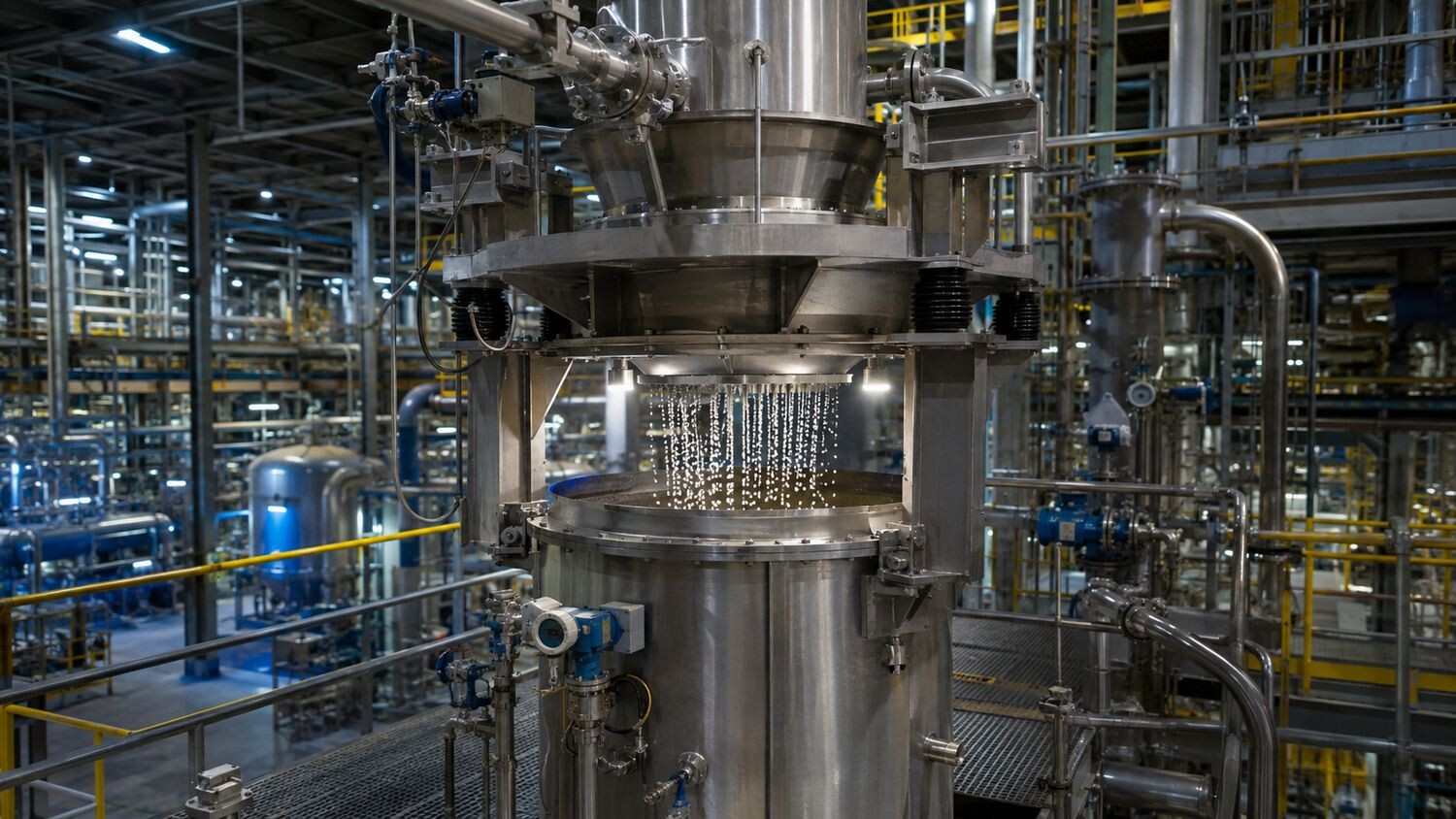

Вибрационные приллеры формируют из жидкого расплава удобрения капли близкого друг к другу размера. Устройство работает наверху грануляционной башни: там струя расплава разбивается на капли под действием вибрации. Во время падения капли охлаждаются и затвердевают, превращаясь в гранулы округлой формы. Материал раскрывает принцип работы вибрационных приллеров, устройство корзины и вибратора, существующие типы оборудования и его отличие от вибропитателя.
Как формируются гранулы
Расплав карбамида или аммиачной селитры подают через распределительный узел в корзину приллера. Корзина содержит множество отверстий заданного диаметра. Под действием давления расплав выходит из них тонкими струями. Вибратор создает колебания заданной частоты и амплитуды. Эти колебания вызывают в струях повторяющиеся утолщения и сужения, поэтому струи распадаются на капли близкого друг к другу размера.
Жидкая капля из-за поверхностного натяжения стремится принять округлую форму определенного размера. Сформированные капли в процессе свободного падения внутри башни, во встречном потоке охлаждающего воздуха, затвердевают, превращаясь в твердые гранулы — приллы. Необходимость дополнительного охлаждения, сушки, рассева и обработки гранул зависит от конкретной технологии.
Какие параметры влияют на размер гранул
Размер капли, а значит и будущей гранулы, зависит не только от частоты и амплитуды колебаний вибратора. На него также влияют диаметр отверстий, расход через каждое отверстие, давление, температура, плотность, вязкость и поверхностное натяжение расплава. В отдельных установках частота может находиться в диапазоне 200–1200 Гц, а амплитуда — 50–150 мкм, но эти значения не являются универсальными. При прочих равных условиях более высокая частота обычно дает более мелкие капли, а больший расход через отверстие — более крупные. Амплитуду подбирают так, чтобы струи распадались устойчиво, без лишних мелких капель.
В разных конструкциях применяют пневматические, электромеханические и магнитострикционные вибраторы. Магнитострикционный вибропреобразователь позволяет точно задавать и поддерживать частоту и амплитуду, что облегчает наладку. Однако качество готового продукта зависит также от расхода, температуры и свойств расплава, состояния корзины и работы системы охлаждения.
Материал и форма корзины
Материал корзины выбирают с учетом температуры и химического состава расплава, прочности и условий эксплуатации — обычно применяют нержавеющую сталь, устойчивую к коррозии. Форма корзины бывает сферической, тороидальной или конусной в зависимости от типа устройства, требуемого расхода и распределения капель по сечению башни.
Устройство и основные узлы
Вибрационные приллеры состоят из нескольких основных узлов, которые должны работать согласованно.
- Диспергирующая корзина с отверстиями для формирования струй расплава.
- Вибратор — создает колебания заданной частоты и амплитуды.
- Автоматизированная система управления — задает и поддерживает рабочий режим вибратора.
- Привод вращения корзины — применяется только во вращающихся моделях.
- Корпус, распределительный узел, насос и трубопровод для подачи расплава.
Система управления поддерживает заданные параметры вибрации, а в автоматизированном исполнении может корректировать режим по сигналам датчиков. Однако стабильность гранул зависит не только от автоматики: необходимо поддерживать расход, давление и температуру расплава, следить за чистотой отверстий, состоянием корзины и равномерностью охлаждения. Снижение числа внеплановых остановок достигается правильной настройкой и регулярным обслуживанием оборудования.
Важно! Диаметр отверстий корзины подбирают с учетом требуемого размера гранул, расхода, давления, температуры, вязкости и поверхностного натяжения конкретного расплава.
Основные типы оборудования
Вибрационные приллеры условно делятся на три типа. Они отличаются наличием привода вращения корзины и способом распределения расплава.
| Тип | Конструктивная особенность | Ориентировочная производительность |
|---|---|---|
| СВП | Корзина неподвижна, привод вращения отсутствует | Для отдельных моделей — до 40 т/ч |
| ВВП | Корзина вращается; для отдельных моделей 60–70 об/мин | Для отдельных моделей — 40–100 т/ч |
| БВВП | Конусная корзина вращается с повышенной скоростью; для отдельных моделей — до 200 об/мин | Для отдельных моделей — 80–200 т/ч |
Указанные значения скорости и производительности являются ориентировочными: фактические параметры зависят от модели, свойств расплава, числа и диаметра отверстий, расхода и условий работы башни. Тип оборудования выбирают по результатам расчета с учетом диаметра действующей башни и требуемого распределения капель. Вращающиеся и быстровращающиеся модели применяют, когда большой поток расплава нужно распределить по значительной площади башни.
Где применяют это оборудование
Основная область применения — химическая промышленность, прежде всего производство минеральных удобрений. Вибрационные приллеры используют для формирования гранул из расплавов:
- карбамида;
- аммиачной селитры;
- отдельных составов комплексных NPK-удобрений, если свойства расплава позволяют устойчиво формировать капли, которые затем затвердевают в башне.
Оборудование устанавливают как при строительстве новых заводов, так и при модернизации действующих башен приллирования. Замена устаревшей акустической системы может повысить производительность линии без увеличения высоты башни, если параметры приллера и башни правильно рассчитаны, а рабочий режим подтвержден при наладке.
Отличие от вибропитателя
Похожее название часто вводит в заблуждение. Вибропитатель дозированно подает и перемещает сыпучие или штучные материалы — руду, уголь, щебень — от бункера к дробилке или конвейеру.
Вибрационный приллер работает не с сыпучим материалом, а с жидким расплавом. Его задача — не переместить груз, а сформировать из струй расплава капли заданного размера. Разное назначение определяет принципиально разную конструкцию этих видов оборудования.
Преимущества технологии приллирования
При правильно подобранном и стабильном рабочем режиме использование вибрационных приллеров может дать ряд практических выгод по сравнению с другими способами гранулирования. Конкретный результат зависит от продукта, корзины, башни и условий эксплуатации.
- Узкий гранулометрический состав — основная часть гранул получается близкого размера.
- Снижение образования мелких капель и пыли при устойчивом распаде струй; отвод и очистка запыленного воздуха остаются необходимыми.
- Относительно простое обслуживание и возможность снизить эксплуатационные затраты при правильном выборе конструкции.
- Срок службы корзины и вибратора может превышать 10 лет при правильном выборе материалов, соблюдении режима эксплуатации и регулярном обслуживании.
- Возможность в ограниченных пределах менять фракцию продукта настройкой частоты, амплитуды и расхода; для существенного изменения обычно нужна другая корзина.
Благодаря возможности управлять распадом струй вибрационные приллеры остаются одним из востребованных решений для получения гранулированных удобрений на предприятиях химической отрасли. Стабильное качество продукции достигается правильным расчетом, наладкой и обслуживанием всей технологической линии.
Часто задаваемые вопросы
Сколько типов вибрационных приллеров существует?
Условно выделяют три типа: СВП без вращения, ВВП с вращением корзины и БВВП с быстрым вращением конусной корзины. Окончательный выбор делают по результатам расчета с учетом расплава и параметров башни.
Что делать при изменении вида сырья?
При смене вида расплава пересчитывают частоту вибрации и, при необходимости, заменяют корзину под новую вязкость и поверхностное натяжение материала.
Как долго служит вибрационный приллер?
Единого срока службы для всех приллеров нет. Основные узлы могут работать более 10 лет при правильном выборе материалов, соблюдении рабочих режимов и регулярном техническом обслуживании.
Нужна ли отдельная сушка гранул после приллера?
Как правило, капли расплава затвердевают во время падения в башне, поэтому дополнительная сушка не требуется. Необходимость дополнительного охлаждения, рассева или обработки гранул зависит от конкретной технологии и продукта.
