Классификация дробилок: виды, принцип работы и применение

Гранитный щебень, строительный мусор, угольная крошка и полимерные отходы — всё это перерабатывают дробилки. Но одна и та же машина не справится со всеми задачами. Ошибка в выборе типа оборудования обходится дорого: ресурс рабочих узлов сокращается, производительность падает, а фракция не соответствует требованиям. Понимание того, как устроены разные виды дробилок, помогает сделать правильный выбор и сократить расходы на обслуживание.

Коротко

• Щековые дробилки перерабатывают твердые породы (гранит, базальт, руды) через сжатие двумя щеками и применяются на первом этапе переработки крупных кусков материала.
• Конусные дробилки дают мелкие и средние фракции с высокой производительностью и подходят для второго и третьего этапов дробления твердых материалов.
• Молотковые и роторные дробилки работают ударным методом и оптимальны для хрупких материалов: известняка, гипса, строительного мусора, щебня.
• Шредеры и валковые дробилки перерабатывают вторичное сырье: полимеры, металлолом, древесину, упаковку и ПЭТ-отходы.
• Правильный выбор типа зависит от твердости материала, требуемого размера фракции, объема в тоннах в час и условий работы установки.

Дробильное оборудование охватывает широкий класс промышленных машин для измельчения и переработки твердых материалов различного назначения. Классификация дробилок строится по принципу действия, размеру получаемых фракций и типу перерабатываемого сырья. Специалисты производств при выборе машины нередко изучают дробильное оборудование в каталогах поставщиков и сравнивают характеристики под конкретную задачу.

Современные промышленные дробилки применяются в горнодобывающей, строительной, металлургической и перерабатывающей промышленности. Машины позволяют перерабатывать от нескольких тонн до сотен тонн материала в час. Правильно подобранная дробилка работает с минимальным износом, обеспечивает стабильную фракцию и снижает затраты на производство.

Щековые дробилки: устройство, принцип работы и классификация видов

Принцип действия — главный признак, по которому дробилки делятся на классы. Он определяет, каким именно способом механического воздействия материал разрушается: раздавливанием, ударами, истиранием или резанием. Ниже — сравнение основных типов с указанием материала и этапа переработки.

Щековые дробилки — наиболее распространенный тип в горнодобывающей и строительной промышленности. Принцип работы основан на раздавливании материала между двумя щеками: одна закреплена неподвижно в корпусе, вторая совершает качательное движение за счет вращающегося эксцентрика. Материал поступает сверху в загрузочной зоне, постепенно опускается вниз и дробится силами давления.

Конструкция щековой дробилки включает следующие основные элементы: корпус из высокопрочной стали, неподвижную и подвижную щеки с износостойким покрытием, вал с эксцентриком, маховики и регулировочный механизм нижней щели. Ширина выходного отверстия определяет размер полученных фракций. Регулировки позволяют получать куски от 10 до 250 мм в зависимости от конструкции и модели.

Щековые дробилки применяют для первичного дробления твердых пород: гранита, базальта, кварцита, руд черной и цветной металлургии. Они способны перерабатывать куски до 1000-1200 мм и обеспечивают производительность от 1 до нескольких сотен тонн в час у крупных промышленных моделей. Машины хорошо справляются с твердыми, абразивными материалами и устойчивы к перегрузкам.

Главные преимущества щековых дробилок: простота конструкции, надежность, невысокая стоимость ремонта и возможность работы с очень твердыми породами. К недостаткам относят неравномерные нагрузки на вал из-за прерывистого движения щеки и сравнительно низкую степень дробления за один проход — обычно 3-8. Конструктивные особенности простых и сложных щековых машин определяют область применения: простые (с одной подвижной щекой) используют чаще — они надежнее и экономичнее в эксплуатации.

Щековые дробилки широко применяются в народном хозяйстве: на карьерах, в строительстве дорог, при производстве нерудных материалов. Полученные после дробления фракции служат сырьем для дальнейшей переработки или используются непосредственно в строительстве. Для задач среднего и мелкого дробления к щековой дробилке добавляют конусную или молотковую — они принимают материал от щековой на следующем этапе переработки.

Конусные дробилки: тонкое измельчение твердых пород

Конусная дробилка работает по иному принципу: внутренний конус совершает круговые движения внутри внешней конической чашей. Материал затягивается сверху в кольцевом пространстве между конусами и дробится при их сближении. При расхождении конусов раздробленные куски высыпаются вниз через выходное отверстие нижней части машины. Этот процесс непрерывен, что дает конусным дробилкам значительное преимущество перед щековыми по производительности.

Главное отличие от щековых дробилок: непрерывный рабочий процесс без пауз. Конус вращается постоянно, нагрузка распределяется по всей рабочей зоне внутри корпуса. Это существенно снижает вибрации привода и обеспечивает более высокую производительность при той же установленной мощности. Степень дробления у конусных машин достигает 10-15, что вдвое выше, чем у щековых.

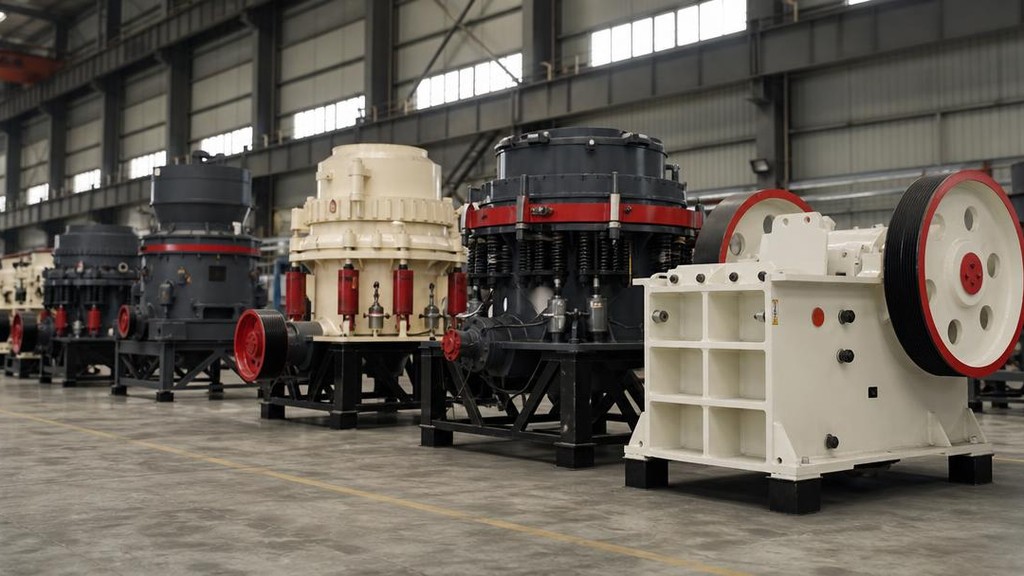

Конусные дробилки подразделяют на машины для крупного, среднего и мелкого дробления. Конусные дробилки крупного дробления (ККД) работают на первом этапе, аналогично щековым. Средние (КСД) и мелкие (КМД) подключаются на последующих стадиях. Разница в конфигурации конуса и диаметром загрузочного отверстия: у КМД оно узкое, фракции на выходе — от 5 до 30 мм.

Для переработки пород высокой твердости — гранита, диорита, руд — конусные дробилки эффективнее молотковых. Они оснащены гидравлическими системами регулировки зазора и защиты от перегрузок. Благодаря конструкции конуса износ брони распределяется равномерно, что увеличивает ресурс рабочих поверхностей и снижает расходы на обслуживание.

Сфера применения конусных дробилок охватывает горнодобывающую промышленность, переработку руд, производство щебня и каменных материалов для дорожного строительства. Машины востребованы там, где нужны тонкие фракции с высокой однородностью. Энергопотребление несколько выше, чем у щековых, но производительно на тонну переработанного материала сопоставимо или лучше при работе на вторичном и третичном этапах.

Современные конусные дробилки оснащены автоматическими системами управления, контролирующими зазор, нагрузку и температуру масла. Это снижает риск поломки и упрощает техническое обслуживание. По сравнению с щековыми дробилками конусные требуют более квалифицированного персонала для обслуживания, но дают лучший результат по качеству фракции при работе с твердыми породами.

Валковые дробилки: мягкие, вязкие и влажные материалы

Валковые дробилки измельчают материал между двумя параллельно расположенными валами, вращающимися навстречу друг другу. Материал засыпается сверху и затягивается в зазор между валами под действием силы трения. Здесь осуществляется его раздавливание и истирание: куски разрушаются под воздействием силы сжатия между поверхностями валов.

Поверхность валов определяет характер измельчения. Гладкие валы дают равномерную мелкую фракцию из хрупких материалов — мела, гипса. Рифлеными валами перерабатывают более крупные куски с повышенной производительностью. Зубчатые валы эффективны для вязких и влажных материалов: зубья захватывают и разрывают куски, которые гладкие валы просто проворачивают без измельчения.

Зазор между валами регулируется и непосредственно определяет размер выходной фракции. Одна и та же машина позволяет получать частицы разного размера без замены рабочих органов — достаточно изменить настройки зазора. Многие промышленные валковые дробилки оснащены пружинными или гидравлическими механизмами раздвижки валов при попадании твердых включений — это защищает машину от поломки и износа.

Валковые дробилки широко применяют для угля, мела, гипса, глины, поташа и других мягких пород в горной промышленности и народном хозяйстве. В агропромышленном хозяйстве их используют для помола зерна и кормов. В строительстве — для измельчения мягких строительных материалов. Машины справляются с вязкими и влажными материалами там, где другие типы дробилок работают неэффективно или залипают.

Основной недостаток валковых дробилок: они не подходят для твердых абразивных пород. Валы быстро изнашиваются при работе с материалами твердостью выше 5-6 по шкале Мооса. Для таких задач правильнее использовать щековые или конусные машины. Зато при работе с углем, мелом и глиной валковые дробилки обеспечивают компактные габариты, низкое энергопотребление и простоту обслуживания.

Двухвальный вариант с усиленными зубчатыми валами применяется и для переработки строительного мусора — кирпичного боя, газобетонных блоков. В сравнении со щековой дробилкой такая машина занимает меньше места и требует меньшего фундамента. Для карьерной добычи мягкого известняка валковые дробилки становятся основным оборудованием на всей цепочке переработки сырья от карьера до готового продукта.

Молотковые и роторные дробилки: ударный принцип

Молотковые дробилки работают за счет ударного воздействия молотков, закрепленных на вращающемся роторе. Ротор совершает вращение с высокой скоростью, молотки бьют по материалу, поступающему через загрузочную горловину. Материал дробится ударами о молотки и стенки корпуса, затем проходит через колосников решетки с заданным отверстием — так регулируется выходная фракция.

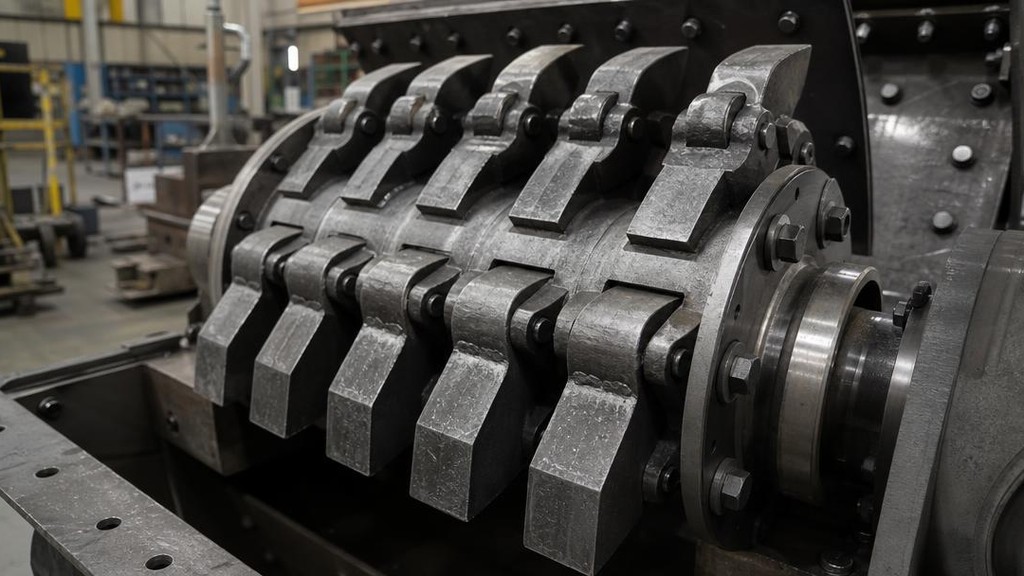

Ротор молотковой дробилки несет шарнирно подвешенные молотки — они свободно качаются при ударах о крупные куски и отклоняются при попадании посторонних предметов. Это снижает риск поломки. В ряде моделей молотки жестко закреплены на роторе — такие машины называют дробилками с бильными элементами, у них выше степень дробления и производительность при работе с мягкими материалами.

Роторные дробилки устроены иначе: ротор несет жестко закрепленные металлические лопасти, а дробление осуществляется не только рабочими органами ротора, но и при ударе об отражательные плиты корпуса. Материал ударяется о плиту, отскакивает, снова попадает на ротор — каскадные удары дают тонкое измельчение. Центробежная сила выбрасывает частицы к периферии камеры, где они измельчаются о футеровку.

Молотковые дробилки применяют для измельчения известняка, гипса, угля, мела, соляного камня, строительного мусора. Они не подходят для твердых абразивных пород: молотки быстро изнашиваются и падает производительность. Роторные дробилки чаще используют для щебня, кирпичного боя, асфальта и гравия — там, где нужна кубовидная форма частиц готового продукта.

Молотковые и роторные машины широко востребованы в народном хозяйстве: на щебеночных заводах, в цементной промышленности, при переработке строительных отходов. Высокая скоростью ротора обеспечивает производительность при относительно небольших габаритах машины и компактных конструкции корпуса. Сфера применения роторных дробилок обширна там, где требуется тонкое дробление с одновременным выравниванием формы частиц.

Шредеры и дробилки для вторичного сырья

Шредеры — отдельный класс дробилок, предназначенный для переработки отходов и вторичного сырья. Их рабочий орган — ножи и роторы с режущими элементами, а не щеки или молотки. Шредеры используют для измельчения пластика, металлолома, древесины, картона, упаковки, автомобильных шин и кабеля. Принцип резания обеспечивает равномерную фракцию даже из самых разных по форме отходов.

По конструкции шредеры делятся на одновальные и двухвальные. Одновальный шредер лучше справляется с плоскими материалами: пленкой пластмассы, ПЭТ-бутылками, пластиковыми ящиками. Двухвальный (двухроторный) обеспечивает более высокий крутящий момент и перерабатывает жесткие материалы: металлолом, деревянные поддоны, бочки и банки из металла. Выбор конфигурации зависит от типа и массы перерабатываемого материала.

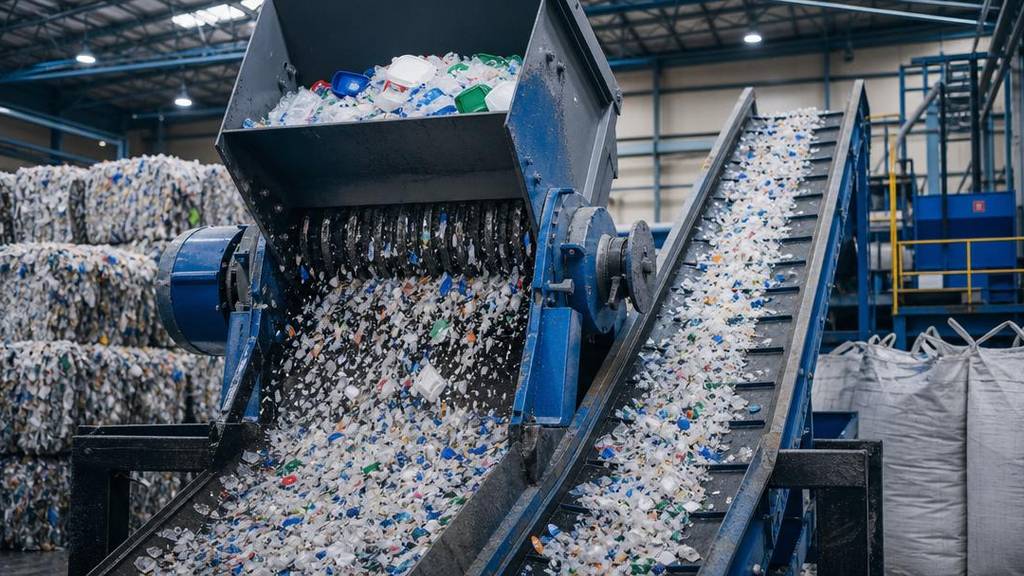

Для переработки пластика применяют линии из нескольких машин. Шредеры режут крупные изделия на куски 50-200 мм, затем материал поступает в гранулятор для измельчения до фракции 5-25 мм. Мельницы доводят частицы до порошка. Сушилки для пластиковых частиц устанавливают перед экструдером для удаления влаги. Такой подход используется при переработке ПВХ, ПЭТ, полиэтилена и пластмассы различного вида.

Для металлолома применяют специализированные шредеры с усиленным корпусом и мощными двигателями. Они способны перерабатывать автомобильные кузова, бытовые приборы и трубы. Оснащены магнитным сепаратором, такие линии сортируют черную и цветную металлическую фракцию автоматически. Сортировочная система снижает затраты на ручную обработку металлолома и ускоряет последующую переработку.

Дробилки для древесины образуют отдельную категорию измельчителей. Садовые измельчители перерабатывают ветки и листья на компост. Промышленные шредеры обрабатывают деревянные поддоны, доски и стружки, превращая их в топливную щепу или сырье для плит. Горизонтальный и вертикальный ротор дают разный характер измельчения по назначению и требуемой фракции. Для макулатуры и картона используют специальные ножевые шредеры с регулируемым зазором между ножами.

В комплексе переработки шредеры стоят первыми в линии — они превращают крупные отходы в куски, удобные для последующей переработки или прессования компактором. Правильно подобранный шредер позволяет обрабатывать сырье непрерывно, снижая нагрузку на последующие машины и повышая однородность полученных фракций.

Мобильные и стационарные установки: как выбрать оборудование

Дробильные установки делятся на стационарные и мобильные — это первый выбор при проектировании производственной линии. Стационарные монтируются на фундаменте и работают на одном месте многие годы: их используют на заводах, щебеночных карьерах, горнообогатительных комбинатах. Мобильные установки смонтированы на гусеничном или колесном шасси и перемещаются по рабочей площадке без демонтажа.

Мобильные дробильные установки востребованы в строительстве и при демонтаже зданий. Машина подъезжает к месту работы и перерабатывает строительный мусор прямо на объекте: бетонный лом и кирпичный бой превращаются в щебень для подсыпки дорог и фундаментов. Это существенно снижает расходы на вывоз и транспортировку отходов строительного производства.

Мобильные комплексы включают дробилку, сортировочную вибрационную решетку, конвейерную ленту и бункер-питатель. Компактные агрегаты помещаются в стандартный транспортный контейнер и легко перемещаются между объектами. Производительность — от 50 до 300 тонн в час в зависимости от типа дробилки и мощности привода.

Стационарные установки обеспечивают более высокую производительность и стабильность работы. Они оснащены конвейерами для подачей материала и отвода готового продукта, сепараторами для удаления посторонних предметов и системами пылеподавления. Крупные стационарные комплексы перерабатывают тысячи тонн в сутки. Бункер для приема исходного сырья и конвейерная подача выстраиваются в единую технологическую линии с автоматическим управлением.

Выбор типа дробилки начинается с анализа материала. Твердость — первый параметр: породы с твердостью выше 7 требуют щековых или конусных машин. Мягкие и хрупкие материалы (твердость 2-4) перерабатывают молотковыми или валковыми дробилками. Вязкие и влажные материалы лучше поддаются валковым с зубчатыми валами или шредерам.

Второй критерий — требуемый размер фракции. Для крупной фракции 100-300 мм достаточно одного прохода через щековую дробилку. Для мелкого щебня 5-20 мм нужно два-три этапа: первичное щековой, среднее конусной, финишное роторной или конусной КМД. Каждый этапа уменьшает размер частиц и повышает однородность готового продукта.

Третий параметр — производительность в тоннах в час. Малые дробилки перерабатывают 1-5 т/ч и применяются в небольших производствах. Промышленные машины средней мощности дают 50-200 т/ч. Крупные горнодобывающие комплексы работают с производительностью 500 тонн и выше. Объем задачи определяет класс машины, мощность привода и размер инвестиций в оборудование.

Дополнительно учитывают энергопотребление, возможность регулировки щели без останова, сложность ремонта и стоимость запасных частей. Для открытых площадок нужна защита от пыли, для влажных условий — специальные подшипниковые узлы. Простые щековые машины способны работать пн-пт в режиме двух смен при регулярной замене щек. Более сложные конусные и роторные требуют планового ТО с квалифицированным персоналом.

Частые вопросы

Чем отличается щековая дробилка от конусной?

Щековая дробилка использует возвратно-качательное движение подвижной щеки и работает прерывисто: это создает неравномерные нагрузки на привод и вал. Конусная дробилка работает в непрерывном режиме — внутренний конус вращается по кругу, нагрузка распределяется равномерно. Щековые лучше подходят для первичного дробления крупных кусков, конусные — для среднего и мелкого с тонкой фракцией.

По стоимости обслуживания щековые проще: сменные щеки дешевле брони конуса. Конусные требуют более квалифицированного ремонта, но дают лучший результат на твердых породах при длительной работе. На карьерах обычно используют обе в паре: щековая на первичном дроблении, конусная на среднем.

Можно ли перерабатывать влажный материал в обычной дробилке?

Влажность материала существенно влияет на выбор типа дробилки. Щековые и конусные плохо справляются с влажными и глинистыми материалами: загрузочная зона залипает, решетки забиваются, производительность падает. Для влажных материалов лучше подходят валковые дробилки с зубчатыми валами — они разрывают и раздавливают вязкие куски, не залипая.

При влажности выше 15% для твердых материалов рекомендуют предварительную сушку или использование машин с принудительной выгрузкой и увеличенным зазором. Иначе даже хорошая дробилка будет регулярно забиваться и требовать останова для прочистки.

Что такое степень дробления?

Степень дробления — это отношение размера кусков на входе к размеру фракции на выходе. Если на входе куски 500 мм, а на выходе 50 мм — степень дробления равна 10. Щековые дробилки дают степень 3-8, конусные до 15, молотковые и роторные до 20-30 за один проход.

Чем выше требуемая степень дробления, тем больше этапов переработки нужно. Для получения мелкой фракции за один проход используют молотковые или роторные дробилки, но они не подходят для очень твердых пород — без нескольких стадий переработки не обойтись.

Какая дробилка справится с металлическими включениями в материале?

Металлические включения в перерабатываемом материале — серьезная проблема для большинства дробилок. Металл повреждает щеки, молотки или ротор. Щековые дробилки переносят случайное попадание металла лучше других: подвижная щека при перегрузке отходит назад благодаря пружинному или гидравлическому механизму защиты. Молотковые в такой ситуации могут получить серьезный ущерб.

Шредеры специально созданы для переработки металлолома — их роторы и ножи выполнены из высокопрочной инструментальной стали. Для других типов дробилок рекомендуется устанавливать металлодетекторы и магнитные сепараторы перед загрузкой: это защищает рабочие органы и снижает затраты на внеплановый ремонт.

Итог: выбор дробилки под конкретную задачу

Виды дробилок охватывают широкий спектр технических решений для разных промышленных задач. Щековые и конусные машины — основа горнодобывающей промышленности и карьерного производства. Молотковые и роторные дробилки незаменимы при работе со строительными материалами и хрупкими породами. Шредеры и валковые дробилки закрывают задачи переработки вторичного сырья и отходов. Каждый тип занимает свою нишу и имеет собственный набор преимуществ и ограничений, которые важно понимать до покупки.

Правильный выбор начинается с определения трех ключевых параметров: твердость исходного материала, требуемая фракция на выходе и объем переработки в тоннах. Эти данные однозначно указывают на подходящий тип дробилки и класс машины. Ошибка в подборе ведет к ускоренному износу, повышенному потреблению электроэнергии и незапланированным расходам на обслуживание и ремонт агрегата.

Помимо основных параметров, важно учесть условия эксплуатации: открытая или закрытая площадка, влажность среды, наличие посторонних включений в материале. Технические статьи производителей и рекомендации специалистов помогают учесть нюансы, которые не видны из общих справочных данных. Продуманный выбор позволяет добиться эффективного измельчения при минимальных затратах на единицу готового продукта.

Стоимость владения дробилкой складывается из цены машины, расходов на электроэнергию, замену износных деталей и плановое техническое обслуживание. Для щековых дробилок основная статья расходов — смена щечных плит каждые несколько месяцев. Для молотковых — замена молотков и решеток. Для роторных — дорогостоящие отражательные плиты. Понимание этих затрат на старте позволяет точнее оценить экономику применения той или иной машины в конкретных условиях.

По мнению Виталия Лиходеда, сервисного специалиста по спецтехнике и промышленному оборудованию компании Трейд, перед покупкой дробилки важно детально описать условия: твердость материала, требуемую производительность в тоннах, условия площадки и допустимый размер фракции на выходе. Менеджеры компании работают пн-пт и готовы подобрать оборудование под конкретные условия. Запрос свяжется с нужным специалистом напрямую, а правильно выбранная машина обеспечит стабильную работу и минимальные затраты на обслуживание долгие годы.
