В офисе установили дешёвые датчики. При тестовом задымлении они сработали, при проверке МЧС всё было в порядке. Но когда реально загорелась проводка, датчики промолчали. Дым был густой, но частицы оказались крупными, а ионизационные датчики на них не реагируют. Пожар заметили сотрудники, когда огонь уже перекинулся на стены. Ущерб мог быть меньше, если бы извещатели были выбраны правильно.

Эта история — не исключение. Многие покупают дымовые извещатели по принципу «что дешевле» или «что посоветовал знакомый электрик». Они не знают, что датчики бывают разными: одни видят тлеющий пожар, другие — открытое пламя, одни работают в маленьких комнатах, другие — в огромных цехах.

В этой статье разберём, какие бывают дымовые извещатели, чем отличаются по принципу действия, какой подходит для дома, какой для склада, как их правильно размещать и обслуживать.

При подготовке статьи специалисты компании “Огнебой” рассказали о типичных ошибках при выборе дымовых извещателей и требованиях к их размещению.

Что такое дымовой извещатель и как он работает (простыми словами)

Назначение

Дымовой извещатель — это «нос» пожарной сигнализации. Его задача — обнаружить пожар на самой ранней стадии, когда появился дым, но огня ещё нет. Это даёт людям время на эвакуацию, а пожарным — на прибытие до того, как огонь разгорится.

Без дымовых извещателей пожар могут заметить, только когда пламя уже видно. К этому моменту тушить его собственными силами часто бесполезно.

Основной принцип

Все дымовые извещатели «чувствуют» дым, но делают это по-разному. Одни реагируют на частицы дыма, рассеивающие свет. Другие — на изменение ионизации воздуха. Третьи — на движение дымового шлейфа через луч.

Выбор типа извещателя — это не вопрос бюджета, а вопрос соответствия помещению и тому, что в нём может загореться.

Ключевая характеристика — чувствительность

Чувствительность дымового извещателя измеряется в дБ (децибелах) или в процентах на метр (%/м). Чем выше чувствительность, тем раньше датчик заметит дым.

• Высокая чувствительность (0,05–0,2 %/м) — для серверных, архивов, музеев.
• Средняя чувствительность (0,2–0,5 %/м) — для офисов, магазинов, жилых помещений.
• Низкая чувствительность (более 0,5 %/м) — для помещений с повышенной запылённостью.

Но слишком высокая чувствительность — это ложные срабатывания. Датчик будет срабатывать на пыль, пар от чайника, сигаретный дым, что быстро выведет систему из доверия.

Классификация по форме и зоне контроля: точечные и линейные

Это самая важная классификация для выбора, особенно если речь идёт о большом помещении с высокими потолками.

Точечные дымовые извещатели

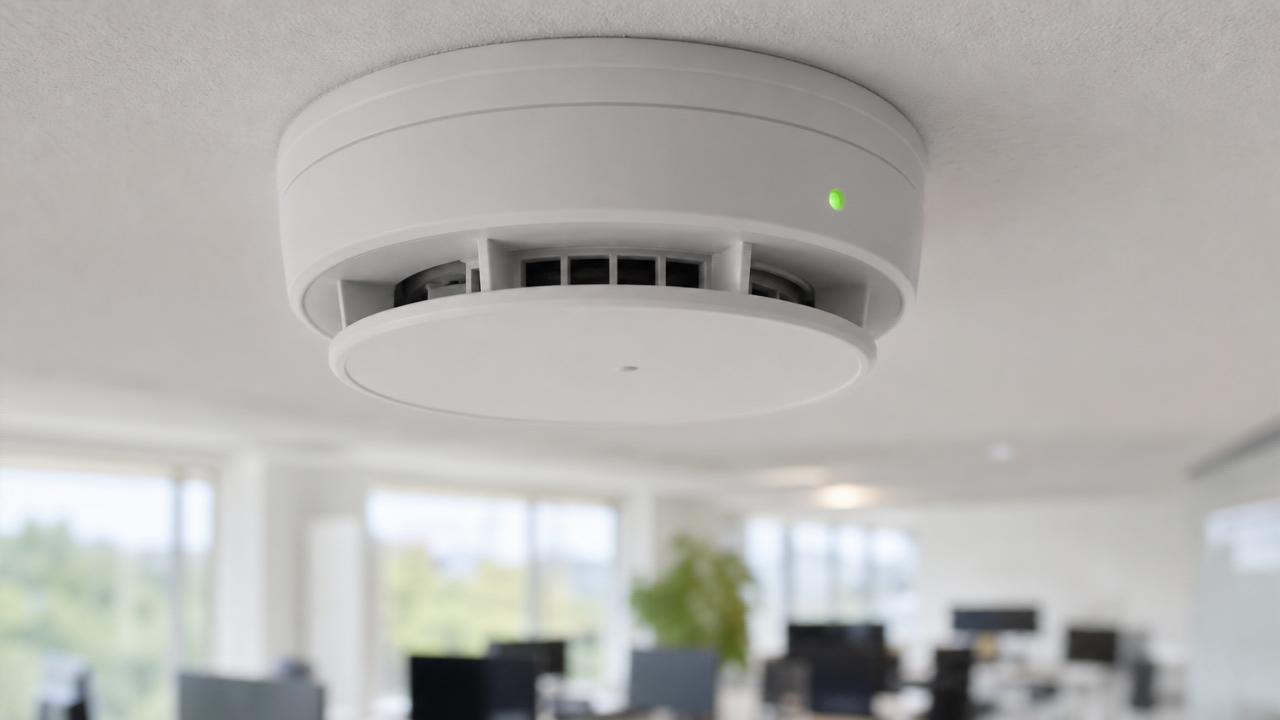

Как выглядят: Небольшая пластиковая «таблетка» на потолке. Самый распространённый тип, который видел каждый.

Как работают: Анализируют воздух в непосредственной близости от себя. Дым поднимается к потолку, попадает в камеру датчика — и срабатывает тревога. Радиус действия одного датчика — 6–8 метров.

Где применяются: Квартиры, офисы, небольшие магазины, коридоры, гостиницы — почти везде, где стандартная высота потолков (до 3,5–4 метров).

Плюсы:

• Недорогие.
• Простые в монтаже.
• Подходят для большинства помещений.
• Легко обслуживать.

Минусы:

• Неэффективны в больших залах и помещениях с высокими потолками (дым не дотянется до датчика, если он далеко от очага).
• Требуют много датчиков на большую площадь.

Линейные дымовые извещатели

Как выглядят: Два блока на противоположных стенах (излучатель и приёмник) или один блок с отражателем.

Как работают: Между излучателем и приёмником проходит инфракрасный луч, как невидимая струна через всё помещение. Когда дым перекрывает луч, сигнал на приёмнике ослабевает — и срабатывает тревога. Многие модели могут работать с несколькими уровнями чувствительности и автоматически регулировать порог срабатывания.

Где применяются: Большие залы, склады, атриумы, производственные цеха, торговые центры, ангары — везде, где потолки высокие (от 6 метров) или площадь слишком большая для точечных извещателей.

Плюсы:

• Перекрывают большие расстояния — до 100–150 метров.
• Не боятся высоких потолков — луч не «видит» высоты.
• Легко обслуживать — достаточно двух блоков на всё помещение.
• Многие модели имеют возможность автоматической компенсации запыления, что продлевает срок службы без обслуживания.

Минусы:

• Дороже точечных.
• Сложнее монтировать — нужна точная юстировка луча.
• Требуют прямую видимость между блоками (без препятствий).

Как выбрать между точечным и линейным

Правило простое:

• Высота потолка до 6 метров, площадь помещения до 80 м² → точечные извещатели. Они дешевле и проще.
• Высота потолка более 6 метров или площадь более 80 м² → линейные извещатели. Точечные в таких условиях работать не будут.
• Наличие подвесных потолков, балок, препятствий → требуют увеличения количества точечных датчиков или использования линейных.

Примеры:

• Обычный офис с потолками 2,7 м, площадь комнаты 50 м² → точечный извещатель.
• Склад с потолками 8 м, площадь 500 м² → линейный извещатель (2–4 луча).
• Торговый зал с потолками 4 м, но площадь 200 м² и много витрин, мешающих обзору → точечные извещатели (но их потребуется не менее 6–8 штук).

Классификация по принципу действия: фотоэлектрические и ионизационные

Это классификация по тому, КАК именно датчик «видит» дым. От этого зависит, какой тип пожара он сможет обнаружить.

Фотоэлектрические (оптические)

Принцип действия: Внутри датчика есть светодиод и фотоприёмник, расположенные под углом друг к другу. В чистом воздухе луч от светодиода не попадает на фотоприёмник. Когда дым попадает в камеру, свет отражается от частиц дыма и попадает на фотоприёмник — срабатывает тревога. Это похоже на то, как фары автомобиля становятся видны в тумане.

На какой дым реагирует лучше всего: На тлеющий пожар, который даёт много дыма с крупными частицами — мебель, проводка, текстиль, изоляция кабелей, бумага.

Для какого объекта: Дома, квартиры, отели, больницы, офисы, магазины — везде, где основной риск — тление.

Плюсы:

• Не содержат радиоактивных материалов.
• Хорошо видят тлеющий пожар (самый частый сценарий).
• Доступные по цене.

Минусы:

• Могут ложно срабатывать на пыль и насекомых.
• Медленнее реагируют на открытое пламя (если дыма мало).

Ионизационные (радиоизотопные)

Принцип действия: Внутри датчика находится слабый радиоактивный источник (обычно америций-241), который ионизирует воздух в камере. Ионизированный воздух проводит электрический ток. Дым изменяет ионный ток — и срабатывает тревога.

Звучит сложно, но важно другое: ионизационный датчик видит самые мелкие частицы дыма, которые образуются при быстром горении с открытым пламенем. Оптический датчик их может не заметить — они слишком маленькие, чтобы отражать свет.

На какой дым реагирует лучше всего: На быстро горящий, открытый огонь — жидкости (бензин, масла, спирты), газ, быстрое горение пластика. Частицы дыма при таком горении очень мелкие.

Для какого объекта: Промышленные объекты, склады легковоспламеняющихся жидкостей (ЛВЖ), гаражи, лаборатории, химические производства.

Плюсы:

• Очень чувствительны к мелким частицам дыма.
• Не боятся пыли (в отличие от оптических).

Минусы:

• Содержат радиоактивный элемент (требуют специальной утилизации).
• Дороже оптических.
• В продаже встречаются реже — из-за сложности обращения.

Важно: Радиоактивный источник в ионизационном датчике — слабый, безопасный для человека, но при утилизации требуются специальные процедуры. Выбрасывать такой датчик в обычный мусор нельзя.

Комбинированные (мультисенсорные)

Принцип действия: В одном корпусе объединены два датчика — например, оптический и тепловой, или оптический и ионизационный.

Плюсы:

• Минимальная вероятность пропустить пожар — видят и тление, и открытый огонь.
• Меньше ложных срабатываний — алгоритм принимает решение по двум параметрам.

Минусы:

• Самые дорогие.
• Сложнее в настройке.

Что выбрать для разных объектов

• Для квартиры, офиса, дома, гостиницы: фотоэлектрический (основная угроза — тлеющая проводка или мебель).
• Для склада с жидкостями, газами, быстро горящими материалами: ионизационный или комбинированный.
• Для кухни (в общепите): тепловой извещатель — дымовой будет ложно срабатывать от пара и дыма от плиты.
• Для универсального применения (магазин, кафе, небольшой склад): комбинированный.

Аспирационные дымовые извещатели (для особо важных объектов)

Что это такое

Это не один датчик, а система. Вентилятор засасывает воздух из помещения по тонким пластиковым трубам с отверстиями и подаёт его на сверхчувствительный лазерный датчик. Если в воздухе есть частицы дыма, лазер их видит — и система поднимает тревогу.

Где применяются

• Чистые помещения (операционные, фармацевтические лаборатории) — важно не пропустить даже следы дыма.
• Архивы, библиотеки, музеи (драгоценные документы и экспонаты) — пожар нужно обнаружить на стадии микронных частиц.
• Серверные, дата-центры — раннее обнаружение спасает оборудование.
• Тюрьмы и психиатрические клиники — зоны с ограниченным доступом, где невозможно обслуживать обычные датчики на потолке.

Плюсы и минусы

Плюсы:

• Максимальная чувствительность — заметит дым на стадии, когда другие датчики ещё молчат.
• Не требует доступа к потолку (трубы можно спрятать над подвесным потолком или в кабель-каналах).
• Может обслуживать большие площади одним блоком.

Минусы:

• Очень дорого (цена может быть в 10–20 раз выше, чем у точечных извещателей).
• Сложный монтаж и обслуживание.
• Для типового офиса или магазина — это избыточно.

Вердикт

Для типового офиса, магазина или квартиры аспирационные извещатели — это стрельба из пушки по воробьям. Они нужны там, где ущерб от пожара может быть катастрофическим (серверная, архив, музей).

Где и как размещать дымовые извещатели

Даже самый дорогой и совершенный датчик не сработает, если его неправильно установить. Дым имеет свойство подниматься вверх и растекаться по потолку, но на этом пути могут быть препятствия — балки, вентиляция, мебель.

Общие правила (СП 484.1311500.2020)

Основной документ, регламентирующий размещение пожарных извещателей, — свод правил СП 484.1311500.2020. Вот ключевые требования.

Расстояние между датчиками: При стандартной высоте потолка (до 3,5 м) максимальное расстояние между центрами датчиков не должно превышать 9 м. Между датчиком и стеной — не более 4,5 м.

Расстояние от датчика до стены: Не менее 0,5 м. Если повесить датчик ближе к стене, он может попасть в «застойную зону», куда дым не доходит — воздух у стен циркулирует хуже.

Зона контроля одного датчика: 50–80 м² в зависимости от модели и высоты потолка. Точное значение указано в паспорте извещателя. Для надёжности лучше рассчитывать на 50–60 м².

Датчики должны быть во всех помещениях, кроме тех, где нет горючих материалов — например, санузлы, венткамеры, лестничные клетки. Но для офисов и складов это правило действует жёстко: каждая комната, каждый отсек должен иметь свой датчик (или несколько).

Размещение в сложных помещениях

Подвесные потолки и заниженные участки: Если перепад высоты потолка более 0,4 м, дым может скапливаться в «карманах». Нужны датчики и на основном потолке, и на заниженных участках.

Балки и рёбра на потолке: Если высота балки более 10% от высоты потолка, она считается препятствием для распространения дыма. Датчики нужно ставить в каждом отсеке между балками. Чем чаще балки, тем больше датчиков.

Высокие потолки (более 6 м): Точечные извещатели становятся малоэффективны — дым доходит до них слишком долго, размытый и охлаждённый. Нужны линейные извещатели (луч) или аспирационные.

Помещения с большим количеством пыли или аэрозолей: Оптические датчики будут ложно срабатывать. Нужны датчики с защитой от пыли, ионизационные или увеличенная частота обслуживания.

Чего делать нельзя

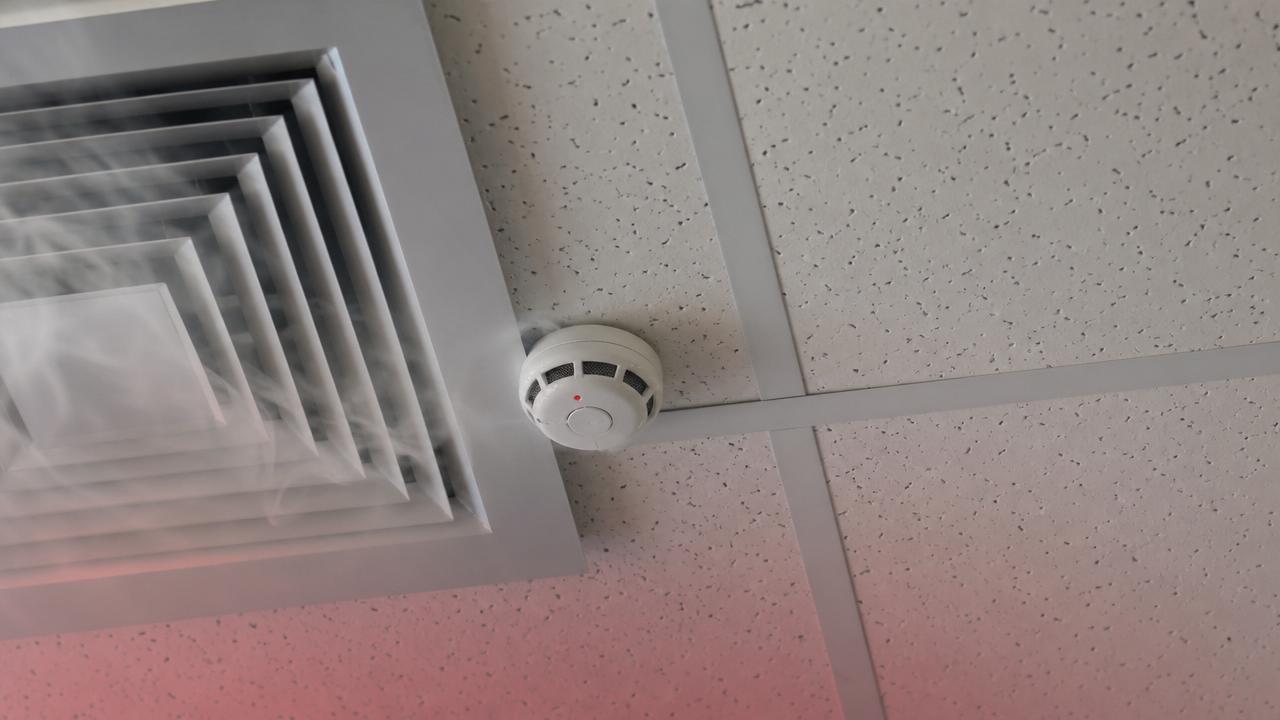

• Ставить датчики вплотную к вентиляции. Поток воздуха от приточной вентиляции будет разносить дым в сторону, датчик может «не увидеть» пожар. Расстояние от извещателя до воздуховода — не менее 1 м.
• Прятать датчики за подвесными конструкциями. Если над подвесным потолком проложены кабели (а они часто там и проложены), датчики нужны и в помещении, и над потолком.
• Вешать датчики на стену. Дым поднимается к потолку. Извещатель, прикрученный к стене, сработает с большой задержкой. Исключение — специальные настенные модели, которые используются редко.
• Крепить датчик прямо над нагревательным прибором. Горячий воздух от батареи или обогревателя создаёт конвекцию, которая отгоняет дым.

Примеры размещения

Пример 1. Офисная комната 6×8 м (48 м²), потолок 2,7 м.
Достаточно одного точечного извещателя в центре потолка. Расстояние до стен — около 3 м и 4 м, что укладывается в норму.

Пример 2. Офис 8×10 м (80 м²), потолок 3 м.
Одного датчика мало — его зона контроля обычно 50–60 м². Нужно 2 датчика на равном расстоянии друг от друга и от стен. Например, по одному в каждой половине комнаты.

Пример 3. Длинный коридор 3×20 м (60 м²).
Датчики нужно ставить с шагом не более 9 м по длине коридора и на расстоянии не более 4,5 м от торцов. Для коридора 20 м потребуется 3 датчика: на расстоянии 5 м от начала, потом через 9 м, потом через 6 м до конца.

Пример 4. Склад с высокими потолками (8 м), площадь 500 м².
Точечные датчики не подходят. Нужны линейные извещатели. Обычно устанавливают 2–4 луча на всю площадь.

Пример 5. Серверная 4×5 м (20 м²).
Даже при маленькой площади нужно 2 датчика — это требование для защиты дорогого оборудования. Один датчик может выйти из строя, второй подстрахует.

Как проверить работоспособность и обслуживать

Огнетушитель проверяют раз в год. Дымовой извещатель — чаще, но по более простой процедуре.

Периодичность проверки

Ежемесячно (визуальный осмотр): Проверить индикацию (обычно датчик мигает — значит, работает). Удалить пыль и паутину с корпуса. Убедиться, что датчик не заставлен, не заклеен.

Ежеквартально: Проверить наличие датчиков в каждой комнате, целостность корпусов, крепления.

Ежегодно: Полная проверка с имитацией дыма специальным аэрозолем. Проводится специализированной организацией.

Чем можно и чем нельзя проверять

Можно: Специальный аэрозоль для проверки дымовых извещателей. Он имитирует дым, но не коптит и не оставляет следов. Продаётся в баллончиках, стоит 500–1500 рублей.

Нельзя: Зажигалкой, сигаретой, свечой. Почему? Потому что огонь и дым коптят оптическую камеру. Датчик покроется сажей и перестанет видеть реальный дым. Он ещё может сработать на вашу зажигалку, но при настоящем пожаре — уже нет.

Нельзя: Пылесосом, феном — слишком сильный поток воздуха может механически повредить датчик.

Когда датчик нужно менять

• Срок службы истёк. Для большинства моделей это 8–10 лет (указано в паспорте). Даже если датчик работает, его чувствительность со временем падает.
• После реального срабатывания. Даже если визуально он цел, внутри оптическая камера закопчена. Чувствительность упала, датчик может не сработать при следующем пожаре.
• При частых ложных срабатываниях. Возможно, датчик запылился — попробуйте очистить. Если не помогло — замените.
• Если индикатор не мигает. Это признак неисправности. Проверьте питание, если с ним всё в порядке — меняйте датчик.

Типичные ошибки при выборе и установке

Вот самые частые ошибки, которые совершают при монтаже дымовых извещателей.

Экономия на количестве датчиков

Поставили один датчик в коридоре на 80 м² офиса. Но из-за перегородок и мебели дым из дальнего кабинета не дойдёт до коридора — на пути будут дверные проёмы, стены, шкафы. Пожар начнётся, дым пойдёт, а датчик в коридоре будет видеть чистый воздух.

Как правильно: Датчик должен быть в каждой комнате, в каждом отсеке, отделённом перегородкой, дверью или высокими шкафами (выше 0,6 м от потолка).

Игнорирование типа дыма

Купили ионизационный датчик для домашней кухни. Он не видит тление. Задымился тостер — датчик молчит. Загорелась проводка в розетке — молчит. А вот если масло на плите загорится открытым огнём — сработает. Но когда уже поздно.

Как правильно: Для дома, офиса, гостиницы — фотоэлектрические. Ионизационные — для складов с жидкостями и газами.

Неправильное размещение у вентиляции

Датчик повесили прямо над приточной вентиляцией. Поток воздуха разносит дым, не давая ему подняться к датчику. При пожаре в соседней комнате дым вытянет в вентиляцию, а датчик будет показывать чистый воздух.

Как правильно: Расстояние от извещателя до воздуховода — не менее 1 м. Если вентиляция мощная — увеличить количество датчиков или перенести их.

Игнорирование мёртвых зон

За колонной, за шкафом, в углу за дверью — датчик не видит эти зоны. Дым может скапливаться в «карманах», не доходя до извещателя.

Как правильно: Учитывайте препятствия на потолке (балки, светильники, вентиляция). Если препятствие выше 10% от высоты потолка — ставьте датчики по обе стороны.

Проверка зажигалкой

Самый частый и самый вредный способ. Протёрли датчик, поднесли зажигалку — сработал. И испортили оптику навсегда. Теперь при реальном пожаре он сработает с опозданием или не сработает вовсе.

Как правильно: Только специальный аэрозоль. Не жгите огонь под датчиком.

Ставят датчики только на путях эвакуации

Иногда в офисах датчики вешают только в коридорах, считая, что если пожар начнётся в кабинете, дым всё равно выйдет в коридор. Но дым выйдет, только если дверь в кабинет открыта. Если дверь закрыта, пожар может бушевать внутри часами, а сигнализация промолчит.

Как правильно: Датчики должны быть во всех помещениях, включая кабинеты, переговорные, серверные, архивы.

Краткий чек-лист для выбора

• Определили тип помещения (высота потолка, площадь).
• Если потолки высокие (более 6 м) или площадь большая (более 80 м²) — выбрали линейный извещатель.
• Если стандартное помещение — выбрали точечный.
• Для дома, офиса, гостиницы — фотоэлектрический.
• Для склада с быстро горящими материалами или жидкостями — ионизационный или комбинированный.
• Для серверной, архива, музея — аспирационный (если бюджет позволяет) или как минимум два точечных.
• Рассчитали количество датчиков по нормам: 1 датчик на 50–80 м², но с учётом препятствий.
• Учли препятствия (балки, шкафы, перегородки) — увеличили количество при необходимости.
• Обеспечили расстояние до вентиляции — не менее 1 м.
• Запланировали регулярное обслуживание (чистка, проверка аэрозолем).

Заключение: Дымовой извещатель — первый свидетель пожара, но только если он правильно выбран

Главная задача дымового извещателя — заметить пожар на стадии тления, пока его можно потушить стаканом воды или одним огнетушителем. Это время — 2–5 минут. Если датчик не сработает, огонь разгорится, и справиться с ним смогут только пожарные.

Выбор типа зависит от помещения и от того, что в нём может гореть:

• Для офиса, дома, гостиницы — фотоэлектрические точечные.
• Для склада с жидкостями и газами — ионизационные.
• Для серверной, архива, музея — аспирационные.

Размещайте по нормам: не ближе 0,5 м к стене, не под вентиляцией, не за шкафами. В каждой комнате — свой датчик. Не экономьте на количестве — один датчик на весь офис не спасёт.

Обслуживайте раз в год с помощью специального аэрозоля. Никаких зажигалок и свечей — вы испортите датчик.

Помните: пожарная сигнализация — это не «галочка» для инспектора. Это реальный шанс спасти имущество и жизни.
